DADOS DE ENTRADA (Olhar "Passo a Passo")
RESULTADOS
CARGA (tf/m)
0.00
⚠️ Carga de alívio acrescida pela canaleta*1.5 x Hlaje
0CM
Fz nos pilares
0.00TF
Com o objetivo de reduzir custos e aumentar a eficiência em lajes protendidas com cabos concentrados, o sistema cria vigotas incorporadas, elevando a espessura em 8cm apenas nas regiões dos cabos concentrados. Assim, reduz deformações, permitindo vencer maiores vãos e carregamentos.
PASSO A PASSO
PREMISSA
Antes de utilizar a calculadora, a protensão já deve ter sido modelada, identificando-se eventual não atendimento da flecha máxima ao ELS em vãos com concentração de cabos, como nas faixas maciças do sistema PavPlus. No aplicativo, devem ser informados o vão (face a face interna dos pilares), espessura da laje e a quantidade de cabos que passam pelas canaletas. Considerando que o PLASTERIT-CANALETA possui 61 cm de largura, é essencial verificar a largura disponível da faixa para definir quantas canaletas são possíveis. Recomenda-se iniciar o dimensionamento com 4 cabos por canaleta. Por exemplo, em uma faixa com 20 cabos e espaço para duas canaletas, pode-se começar com 8 cabos nas canaletas nessa configuração.
INSTRUÇÕES NO TQS

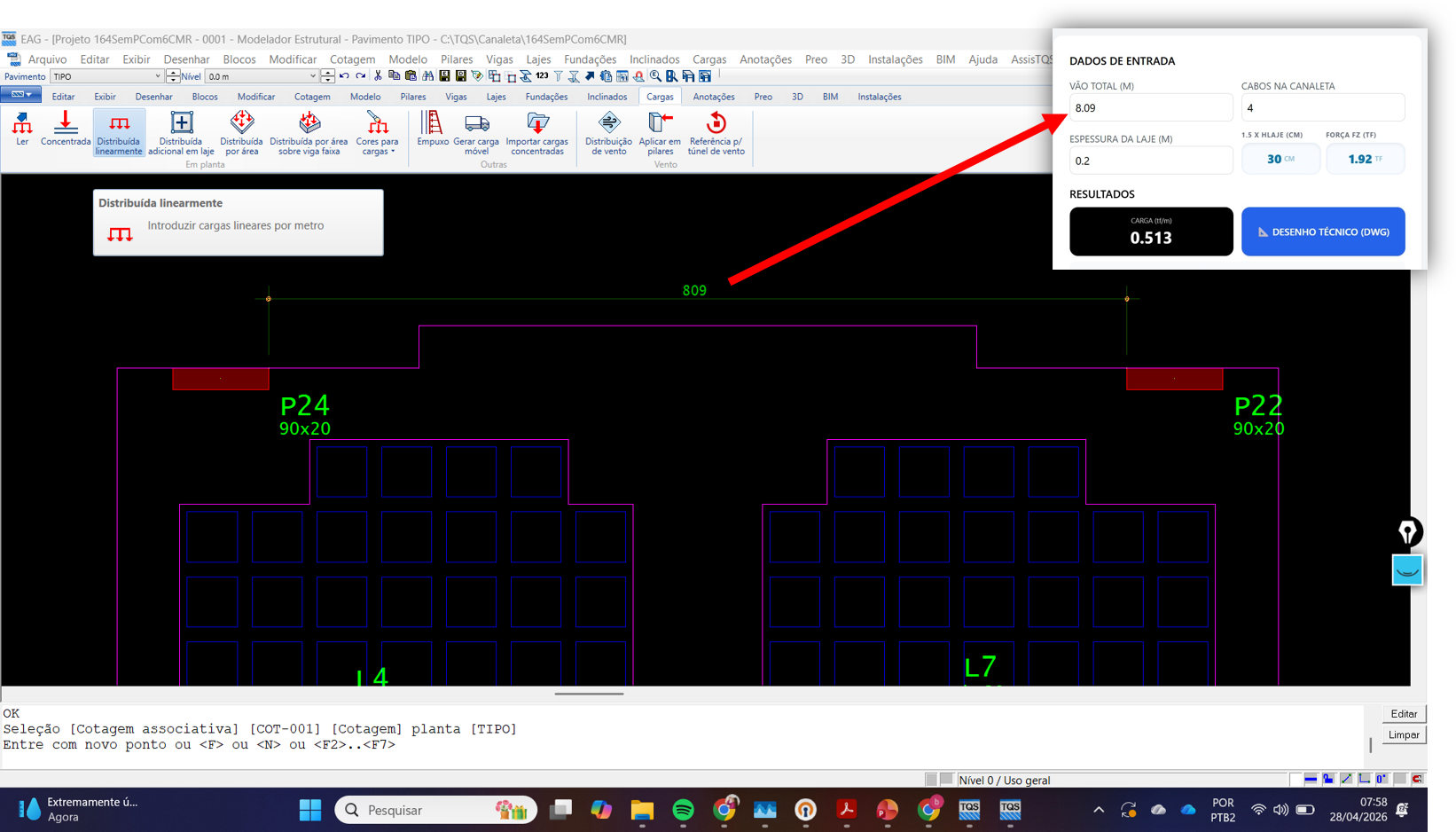

PASSO 1
No modelo estrutural, insere-se como carga linear (tf/m) o resultado obtido na ferramenta CALCULADORA PAVPLUS 2.0

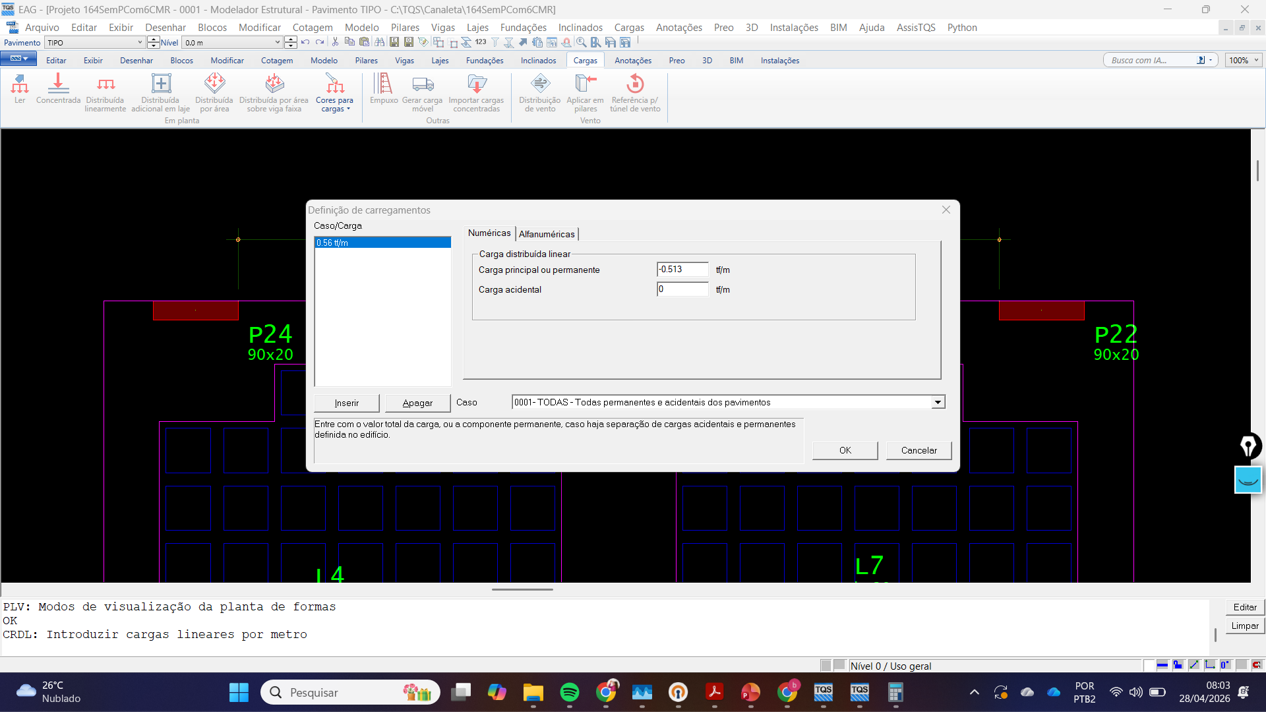

PASSO 2
A carga deve ser inserida como permanente e deve entrar com o sinal negativo.

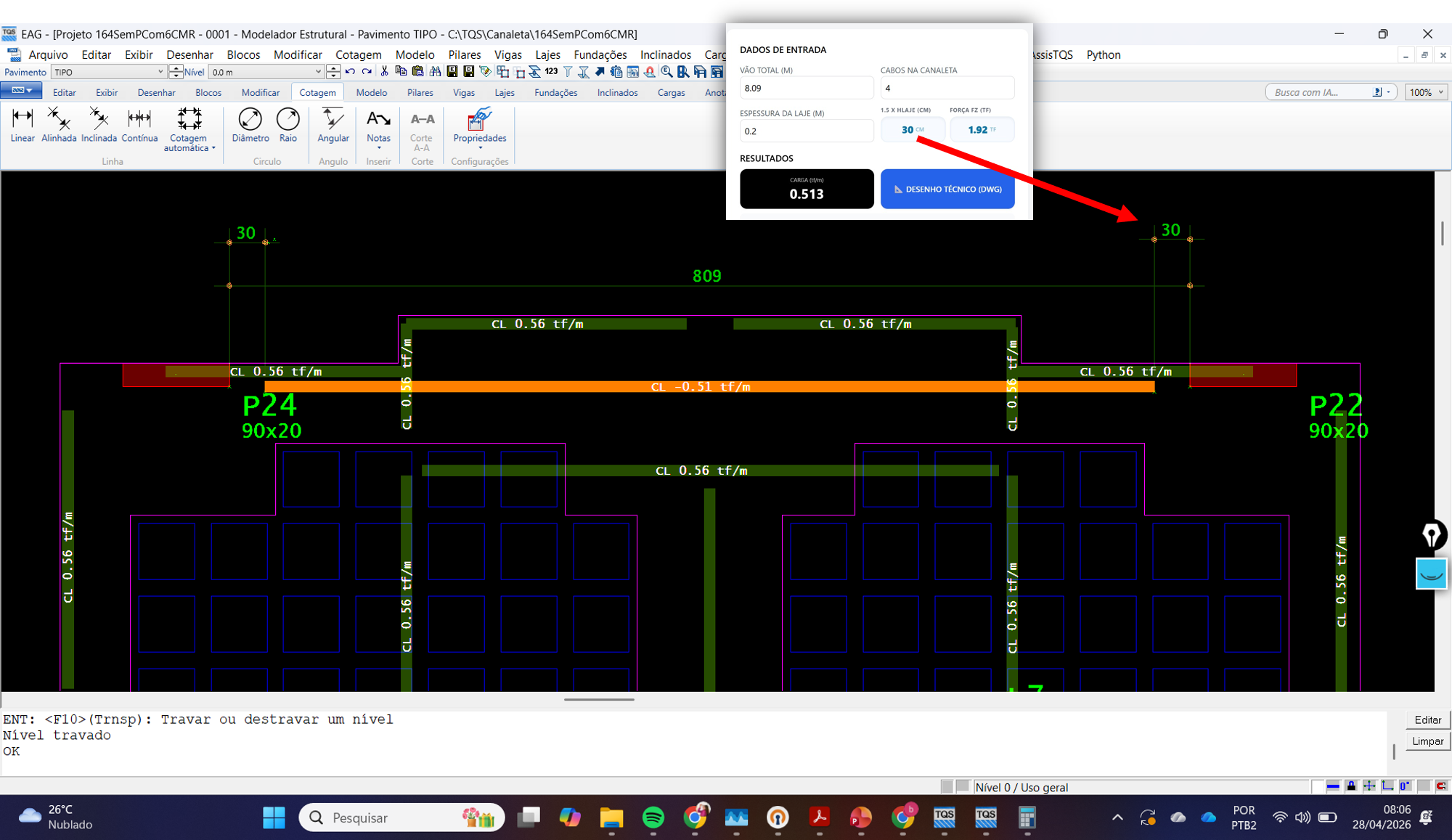

PASSO 3
Insere-se a carga de face a face interna do pilar, com o espaçamento de 1,5*Hlaje.

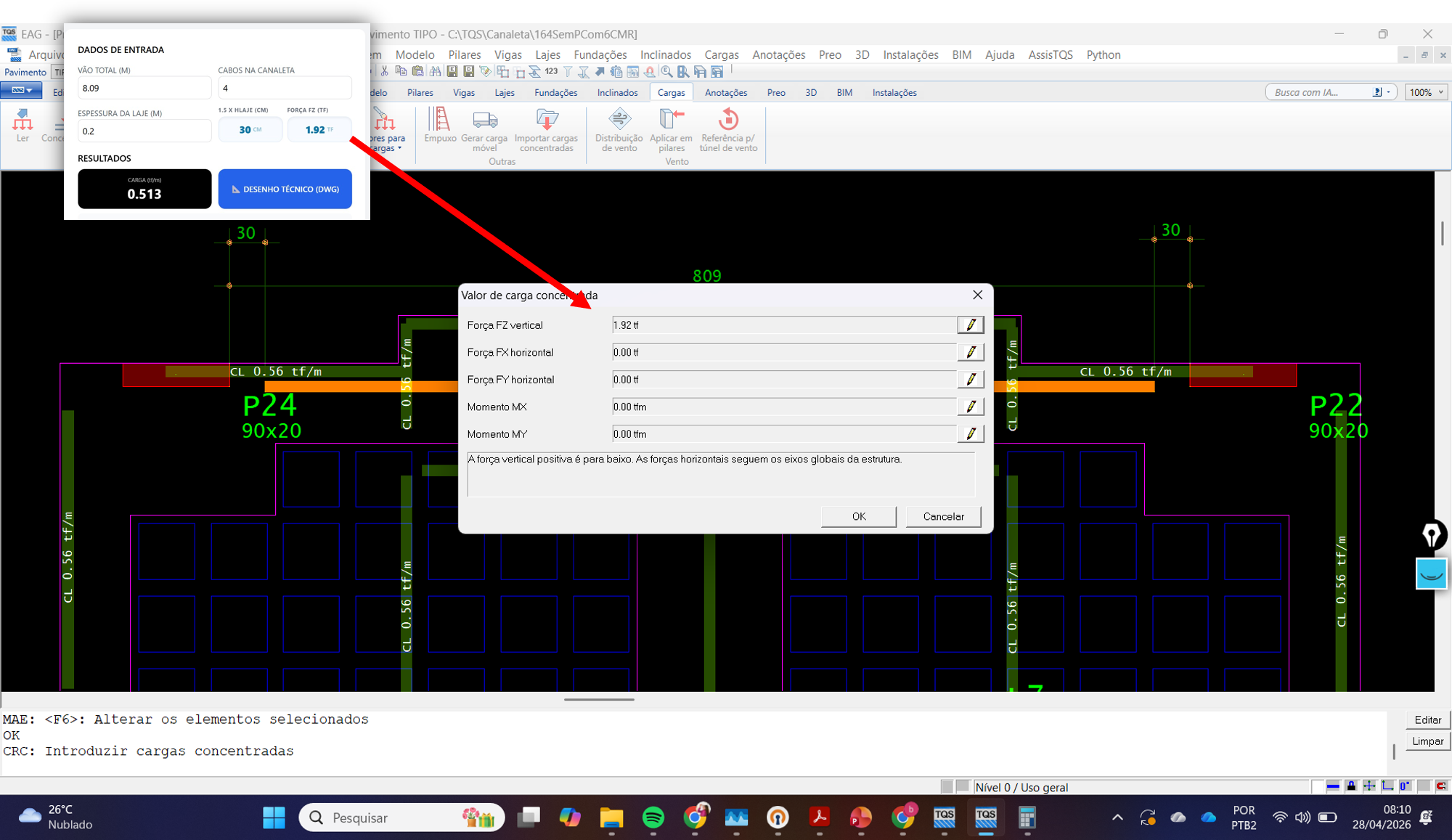

PASSO 4
Inserir nos pilares cargas pontuais para baixo para representar a redistribuição de esforços (sinal positivo no TQS).

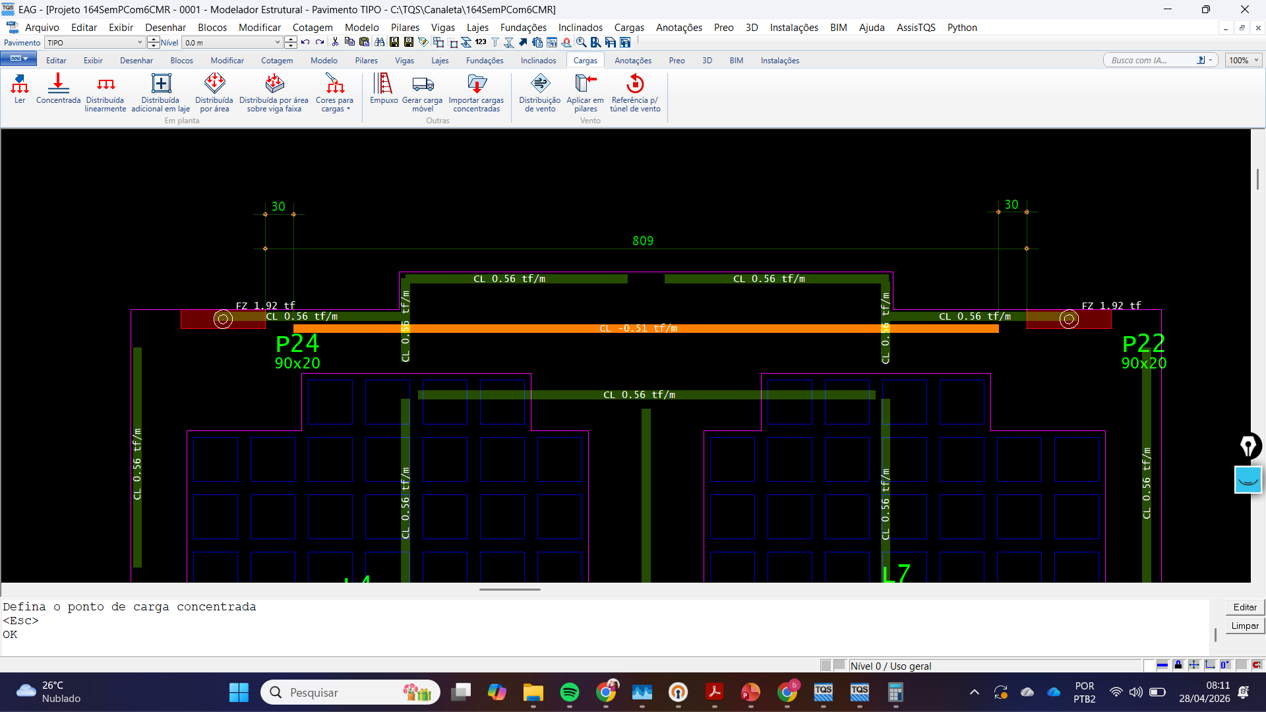

PASSO 5
Após isso, o edifício deve ser processado novamente.
INSTRUÇÕES DE DETALHAMENTO

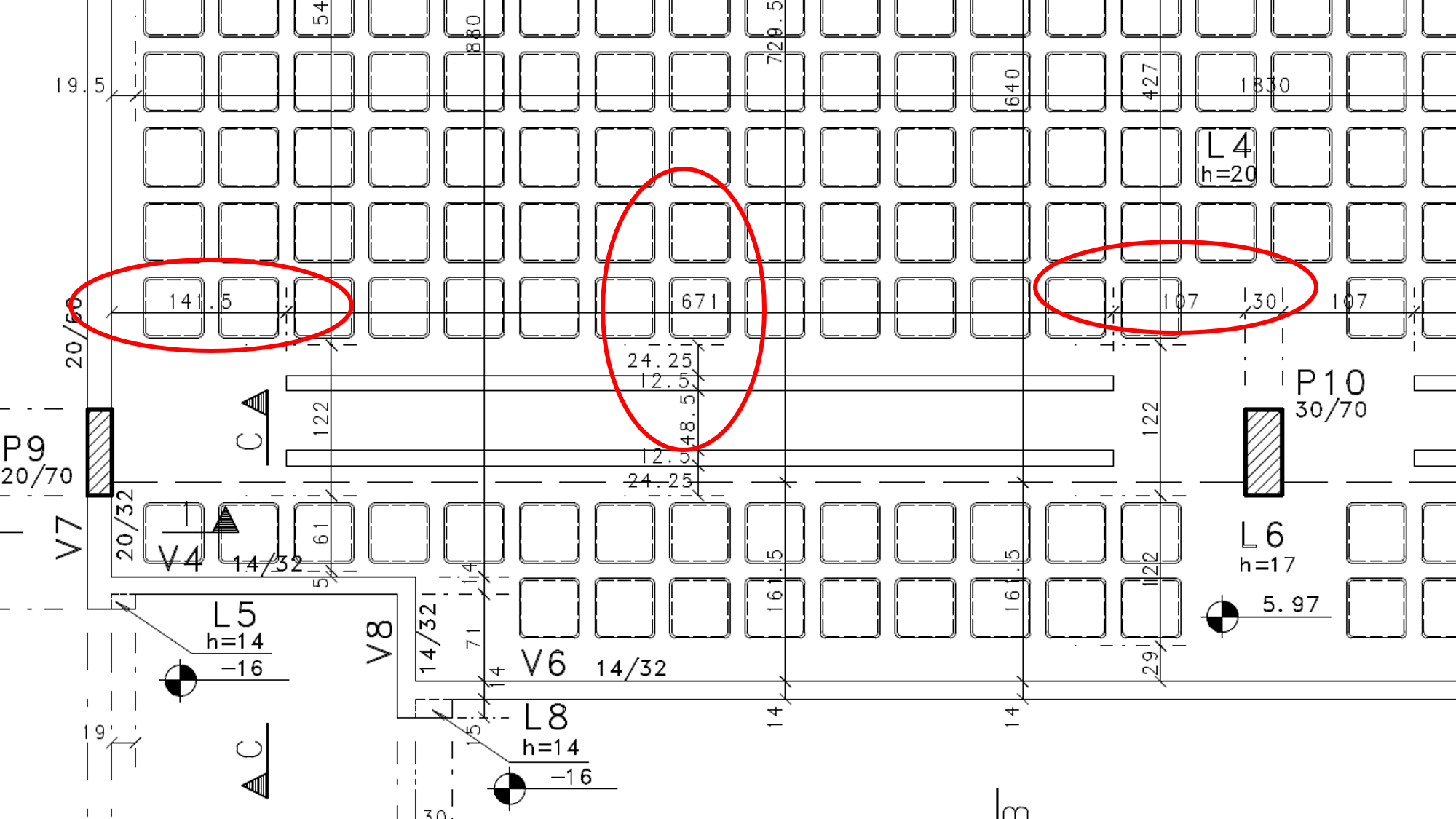

PASSO 1
No projeto de fôrmas, respeitando a modularização da Impacto, importante cotar o ínicio e o fim da canaleta em relação à outros elementos estruturais já cotados. Além disso, passar corte que mostre as canaletas.

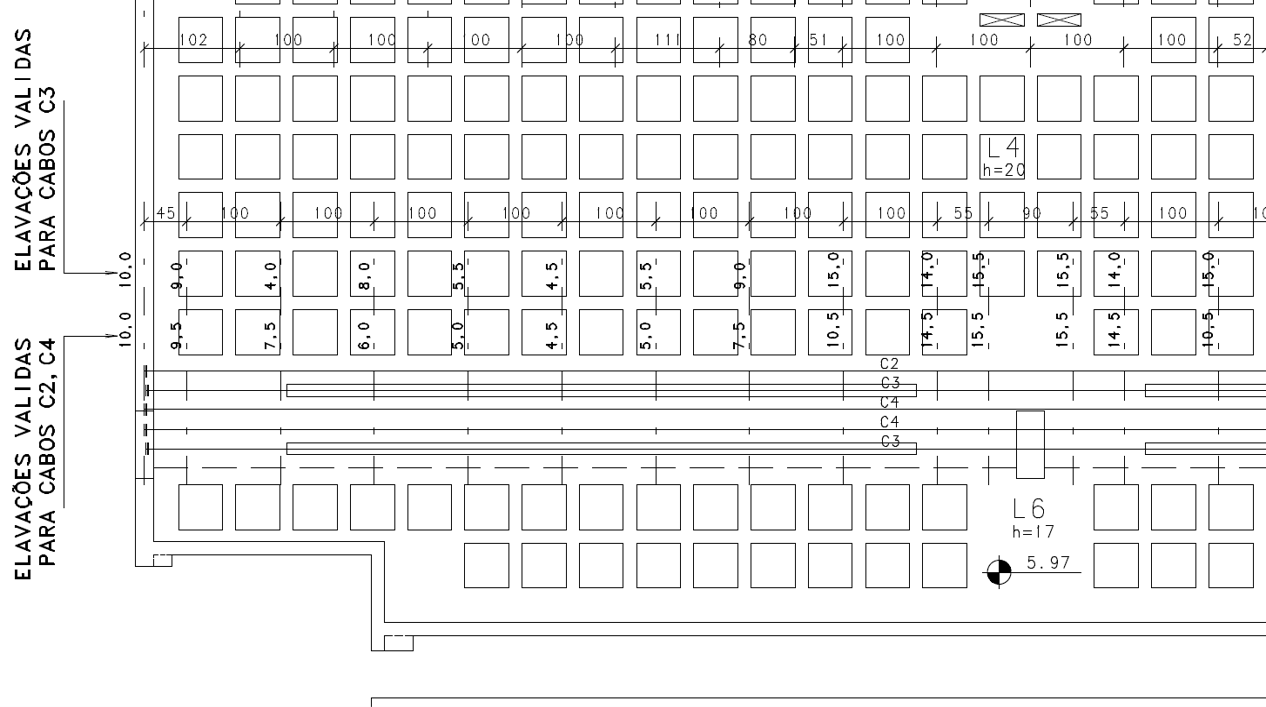

PASSO 2
Criar duas linhas de traçado, uma dos traçados de cabos que passam por dentro das canaletas e dos que passam por fora. Por padrão, usar como referência o fundo da fôrma ou canaleta para representar a elevação do cabo.

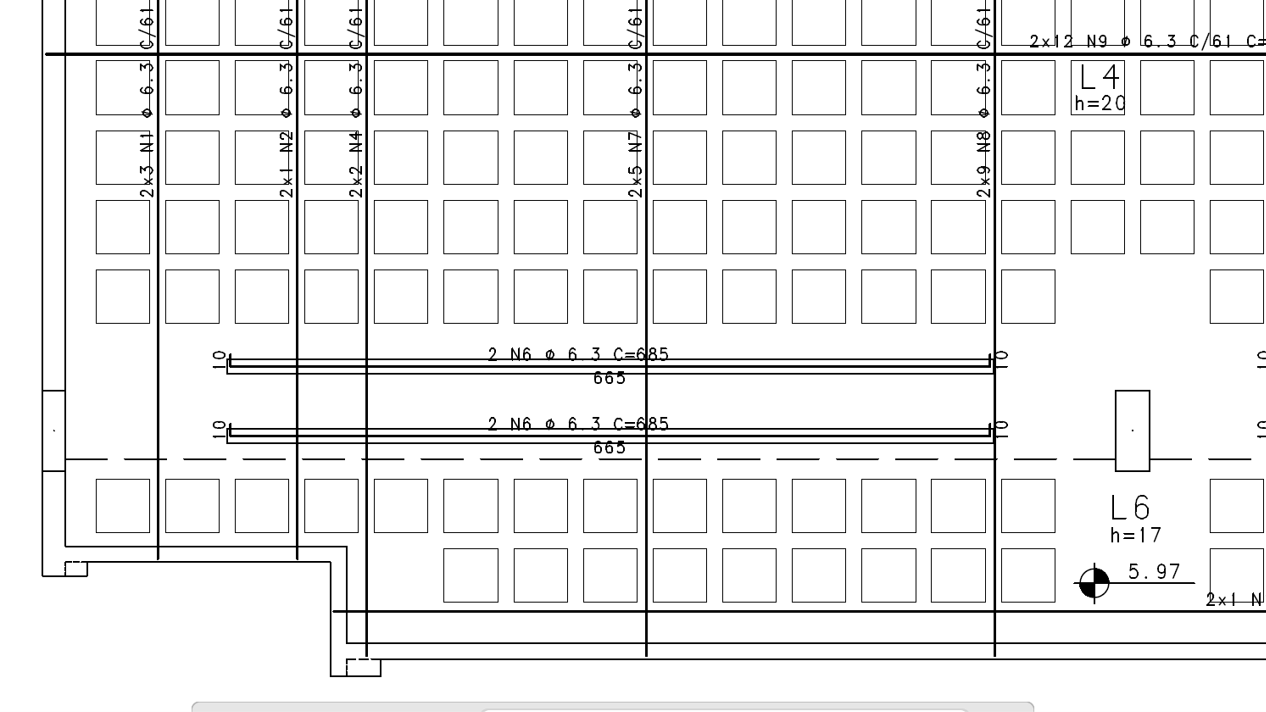

PASSO 3
Sempre colocar 2 x ø6.3mm dentro da canaleta. Como sugestão, detalhar essa armadura com as armaduras de base (armaduras mínimas). Havendo necessidade de armaduras complementares na faixa, evitar colocar dentro da canaleta.
OBSERVAÇÃO
A ferramenta ainda não engloba o efeito da canaleta para armaduras passivas. Projetos já executados mostram que a canaleta também tráz economia de aço na faixa, logo, TQS estará atuando a favor da segurança. Próximas edições da ferramenta irão contemplar este efeito.
